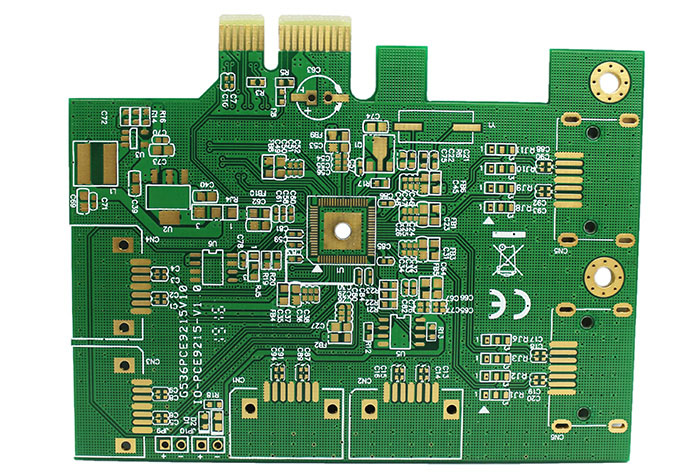

PCB多层板顾名思义就是电路板的两层以上可以称为PCB多层板。我们以前分析过什么是双面电路板，所以PCB多层板是超越双层的，如四层、六层、八层。当然，有些设计方案是三层或五层电路板，也称为PCB多层板。超过两层板的导电率曲线，绝缘层在两层之间被分开。每一层电路印刷完成后，每一层的线路都会根据压接情况进行重叠。然后通过通孔完成每层中间的通断。

        PCB多层板的优点是可以将电路扩展到双层内部，从而设计出高精度的产品。也可以根据多层板完成较小的产品。如：微型投影仪、手机主板、视频笔等小产品。另外，多层结构可以提高设计方案的协调能力，并能操作差分信号的特性阻抗及其单端特性阻抗，以及一些数据信号频率较强的输出。

       PCB多层板是电子信息技术向高速化、智能化、大空间、小体积发展的必然材料。随着电子信息技术的不断发展，特别是集成电路芯片的规模化和普遍深入应用，PCB多层板正迅速向高密度、高精度、高水平数字化方向发展，出现了小线框、小直径周边、盲孔埋孔等，高板厚比等技术特点满足市场需求。由于电子计算机和航空航天工业生产对高速电路板的需求，规定进一步提高封装密度，减小分立元件尺寸，促进微电子技术的快速发展，这样电子产品的体积就会变小，质量也会降低。由于室内空间的限制，不可能完成单面和双面印刷电路板的安装密度进一步增加。因此，有必要考虑使用比2层板层数大的印制电路板。这为PCB多层板的出现创造了条件。
